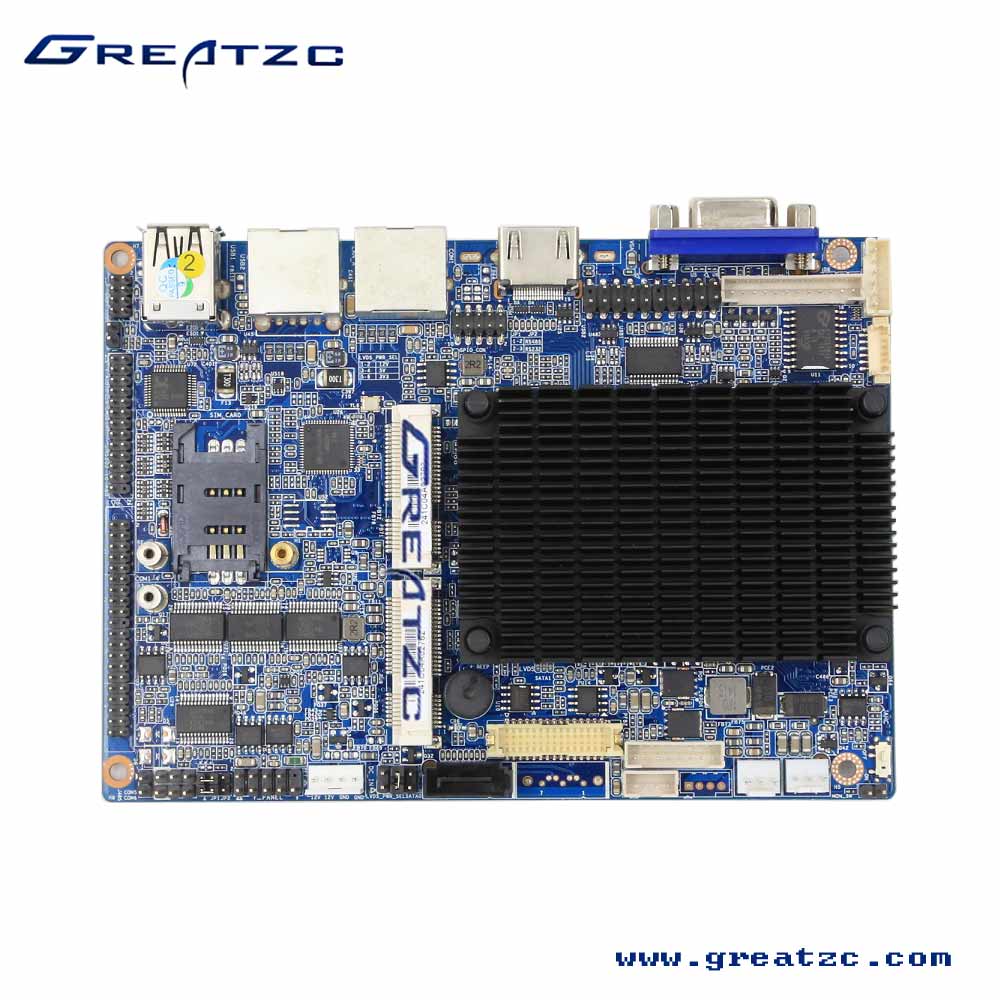

工控電路板是指工業控制所專用的或通用的電路板，一般的工控電路板底層的電路都是做好了的，預留有IO，買了工控電路板后，在電路板上預留的輸入輸出口接上用戶自己的器件，比如電機，電磁閥，傳感器從而完成自己想要完成的功能 。

　　工控電路板的工作原理如下：

　　在電路板下面，是錯落有致的電路布線;在上面，則為棱角分明的各個核心部件：插槽、芯片、電阻、電容等。

　　當主機加電時，電流會在瞬間通過CPU、南北橋芯片、內存插槽、AGP插槽、PCI插槽、IDE接口以及主板邊緣的串口、并口、PS/2接口等。隨后，主板會根據BIOS(基本輸入輸出系統)來識別硬件，并進入操作系統發揮出支撐系統平臺工作的功能。

　　工控主板的特點：將不同電壓的用電器連接在一起，并提供相應的電源;將不同功能的用電器連接在一起，使它們相互傳遞信息;接收外來數據，并給其它設備處理;將內部設備處理的數據集中，并傳遞給外界;平衡電腦中的數據、能源、速度、溫度、電流等。

　　然而在工控電路板設計過程中，有幾個常見的誤區：

　　誤區一：這板子的PCB設計要求不高，就用細一點的線，自動布吧

　　解讀：自動布線必然要占用更大的PCB面積，同時產生比手動布線多好多倍的過孔，在批量很大的產品中，PCB廠家降價所考慮的因素除了商務因素外，就是線寬和過孔數量，它們分別影響到PCB的成品率和鉆頭的消耗數量，節約了供應商的成本，也就給降價找到了理由。

　　誤區二：這些總線信號都用電阻拉一下，感覺放心些。

　　解讀：電路設計的14個誤區解讀：信號需要上下拉的原因很多，但也不是個個都要拉。上下拉電阻拉一個單純的輸入信號，電流也就幾十微安以下，但拉一個被驅動了的信號，其電流將達毫安級，現在的系統常常是地址數據各32位，可能還有244/245隔離后的總線及其它信號，都上拉的話，幾瓦的功耗就耗在這些電阻上了。

　　誤區三：CPU和FPGA的這些不用的I/O口怎么處理呢?先讓它空著吧，以后再說。

　　解讀：不用的I/O口如果懸空的話，受外界的一點點干擾就可能成為反復振蕩的輸入信號了，而MOS器件的功耗基本取決于門電路的翻轉次數。如果把它上拉的話，每個引腳也會有微安級的電流，所以最好的辦法是設成輸出(當然外面不能接其它有驅動的信號)

　　現象四：這款FPGA還剩這么多門用不完，可盡情發揮吧

　　解讀：FGPA的功耗與被使用的觸發器數量及其翻轉次數成正比，所以同一型號的FPGA在不同電路不同時刻的功耗可能相差100倍。盡量減少高速翻轉的觸發器數量是降低FPGA功耗的根本方法。

　　誤區五：這些小芯片的功耗都很低，不用考慮

　　解讀：對于內部不太復雜的芯片功耗是很難確定的，它主要由引腳上的電流確定，一個ABT16244，沒有負載的話耗電大概不到1毫安，但它的指標是每個腳可驅動60毫安的負載(如匹配幾十歐姆的電阻)，即滿負荷的功耗最大可達60*16=960mA，當然只是電源電流這么大，熱量都落到負載身上了。

　　誤區六：存儲器有這么多控制信號，我這塊板子只需要用OE和WE信號就可以了，片選就接地吧，這樣讀操作時數據出來得快多了。

　　解讀：大部分存儲器的功耗在片選有效時(不論OE和WE如何)將比片選無效時大100倍以上，所以應盡可能使用CS來控制芯片，并且在滿足其它要求的情況下盡可能縮短片選脈沖的寬度。

　　誤區七：這些信號怎么都有過沖啊?只要匹配得好，就可消除了

　　解讀：除了少數特定信號外(如100BASE-T、CML)，都是有過沖的，只要不是很大，并不一定都需要匹配，即使匹配也并非要匹配得最好。象TTL的輸出阻抗不到50歐姆，有的甚至20歐姆，如果也用這么大的匹配電阻的話，那電流就非常大了，功耗是無法接受的，另外信號幅度也將小得不能用，再說一般信號在輸出高電平和輸出低電平時的輸出阻抗并不相同，也沒辦法做到完全匹配。所以對TTL、LVDS、422等信號的匹配只要做到過沖可以接受即可。

　　誤區八：降低功耗都是硬件人員的事，與軟件沒關系。

　　解讀：硬件只是搭個舞臺，唱戲的卻是軟件，總線上幾乎每一個芯片的訪問、每一個信號的翻轉差不多都由軟件控制的，如果軟件能減少外存的訪問次數(多使用寄存器變量、多使用內部CACHE等)、及時響應中斷(中斷往往是低電平有效并帶有上拉電阻)及其它爭對具體單板的特定措施都將對降低功耗作出很大的貢獻。
